Britadores
A forma usual de produção de agregados a partir do entulho é a britagem.
A quantidade de estágios depende da finura do produto final desejado,
sendo usual um estágio quando o produto principal é a bica corrida ou
dois quando deseja-se produzir maior proporção de fração fina como o
pedrisco e a areia.
Dois tipos de britadores são usados para a britagem primária. No Brasil existe uma preferência dos consultores pelos britadores de impacto, possivelmente pelo teor significativo de telhas e ladrilhos. No exterior, os dois tipos de britadores são amplamente usados.
Dois tipos de britadores são usados para a britagem primária. No Brasil existe uma preferência dos consultores pelos britadores de impacto, possivelmente pelo teor significativo de telhas e ladrilhos. No exterior, os dois tipos de britadores são amplamente usados.
- Britador de Mandíbula: É mecanicamente mais simples e de menor custo operacional. Gera uma bica corrida com maior tamanho máximo e menor conteúdo de fração fina. Não apresenta problema de cubicidade na britagem de concreto, mas entulho com conteúdo de telhas e ladrilhos podem gerar lamelas indesejáveis. Precisa ser alimentado com menor comprimento das vigas de concreto armado e é desejável possuir placa defletora na boca de descarga para que as barras não caiam “de ponta” na correia transportadora fazendo com que ela rasgue.
![]() | ||
BRITADOR DE MANDÍBULA |
Britadores de Impacto: Maior custo operacional em função do maior
desgaste das barras de impacto. Consegue melhor bitolamento do tamanho
máximo e gera um produto com maior teor de finos. Consegue gerar produto
com partículas cúbicas mesmo quando alimentado com telhas e ladrilhos.
Pode ser alimentado com vigas de concreto armado de maior comprimento
pois as barras de ferro se curvam pela ação do rotor e reduz o risco de
rasgar a correia. Entretanto, barras muito compridas podem se enrolar no
rotor causando a parada da operação.
![]() | |||
BRITADOR DE IMPACTO |
Existem disponíveis ampla gama de tamanhos e capacidade. Um dos pontos
importante na definição do tamanho do britador é o tamanho de admissão
do bloco. Britadores de admissão muito limitada pode inviabilizar a
operação pela necessidade de quebra prévia dos blocos maiores de
entulho.
A curva granulométrica é bastante variável em função da enorme heterogeneidade do entulho. Como um guia, seguem gráficos de curvas granulométricas para os dois tipos de britadores.
A curva granulométrica é bastante variável em função da enorme heterogeneidade do entulho. Como um guia, seguem gráficos de curvas granulométricas para os dois tipos de britadores.
![]() |
CURVA TÍPICA DO PRODUTO DE BRITADORES DE MANDÍBULAS |
![]() | ||
CURVA TÍPICA DO PRODUTO DE BRITADORES DE IMPACTO |
Para a britagem secundária, moinho de martelos tem sido usado
tradicionalmente no Brasil, principalmente para fazer areia. Este
equipamento apresenta várias vantagens, entre elas, baixo custo de
aquisição, alto poder de redução e maior tolerância para corpos
estranhos. Entretanto, o seu custo operacional é alto e gera alta
quantidade de fração <200mesh o que é indesejável na aplicação em
artefatos de concreto.
Em razão destas inconveniências, o uso de moinho de martelos deve ser muito bem avaliado quanto ao custo-benefício, tendo em vista que os agregados reciclados possuem baixo valor unitário.
No exterior, onde as instalações são de maior porte, usam-se normalmente os processos normais de produção de agregados utilizados em pedreiras, sendo comum o uso de rebritadores de cone.
Em razão destas inconveniências, o uso de moinho de martelos deve ser muito bem avaliado quanto ao custo-benefício, tendo em vista que os agregados reciclados possuem baixo valor unitário.
No exterior, onde as instalações são de maior porte, usam-se normalmente os processos normais de produção de agregados utilizados em pedreiras, sendo comum o uso de rebritadores de cone.
Equipamentos auxiliares
Alimentador vibratório: Serve para receber a descarga de pás-carregadeiras e alimentar o britdor primário. Possui trilhos na extremidade de descarga que faz a separação dos finos, evitando que estes entrem no britador.
Peneira vibratória: Quando deseja-se produzir britas, é necessário o uso de peneiras para se fazer a classificação dos agregados. O equipamento mais utilizado é a peneira vibratória inclinada, normalmente de três decks, a qual permite produzir 4 produtos em circuito aberto ou 3 produtos quando o primeiro deck for usado para fechar o circuito de britagem.
As telas usadas são normalmente de arame, aço trançado, havendo disponíveis telas tipo autolimpante de aço ou de borracha, especialmente recomendável para malhas finas nas quais a ocorrência de entupimento é frequente quando o entulho está úmido.
Transportador de correia: Serve de elemento de ligação entre os equipamentos. Particulamente, o transportador de empilhamento radial é elemento importante no processo pois permite fazer estoque de tipos diferentes de bica corrida.
Extrator magnético: Equipamento que serve para retirada de ferro e aço após a britagem do entulho. Além de separar um elemento contaminante para os agregados, a sucata extraída serve de fonte de renda complementar.
Alimentador vibratório: Serve para receber a descarga de pás-carregadeiras e alimentar o britdor primário. Possui trilhos na extremidade de descarga que faz a separação dos finos, evitando que estes entrem no britador.
Peneira vibratória: Quando deseja-se produzir britas, é necessário o uso de peneiras para se fazer a classificação dos agregados. O equipamento mais utilizado é a peneira vibratória inclinada, normalmente de três decks, a qual permite produzir 4 produtos em circuito aberto ou 3 produtos quando o primeiro deck for usado para fechar o circuito de britagem.
As telas usadas são normalmente de arame, aço trançado, havendo disponíveis telas tipo autolimpante de aço ou de borracha, especialmente recomendável para malhas finas nas quais a ocorrência de entupimento é frequente quando o entulho está úmido.
Transportador de correia: Serve de elemento de ligação entre os equipamentos. Particulamente, o transportador de empilhamento radial é elemento importante no processo pois permite fazer estoque de tipos diferentes de bica corrida.
Extrator magnético: Equipamento que serve para retirada de ferro e aço após a britagem do entulho. Além de separar um elemento contaminante para os agregados, a sucata extraída serve de fonte de renda complementar.
Lay-outs
Existem vários tipos de lay-outs, dependendo do(s) produto(s) que se pretende obter:
Conjuntos sobre pneus. Possuem boa mobilidade, podendo ser usados para britagem de entulho depositados em vários pontos. Em vez de fazer o transporte do entulho para uma planta fixa, a instalação vai até os depósitos, reduzindo o custo de transporte. A necessidade de obra civil e elétrica é mínima, facilitando a relocação.
Conjuntos sobre esteiras: Em função da sua versatilidade, este tipo de configuração está sendo amplamente usado no exterior. Dos cerca de 400 conjuntos Lokotracks fabricados pela Metso anualmente, mais da metada vai para o segmento de reciclagem de entulho.
A grande vantagem deste tipo de equipamento é a sua total mobilidade. É autopropelido, tanto para locomoção como para o funcionamento dos equipamentos através de motor diesel e gerador embarcados no conjunto. Elimina totalmente a necessidade de obra civil e instalação elétrica, o que os torna melhor opção para aqueles que necessitam fazer a relocação do equipamento com frequência, como as empresas de demolição.
Lokotrack Primário
Os conjuntos primários com peneira e circuito fechado possibilitam produzir bica corrida com tamanho máximo controlado
Lokotrack primário com peneirmento e circuito fechado
Existem vários tipos de lay-outs, dependendo do(s) produto(s) que se pretende obter:

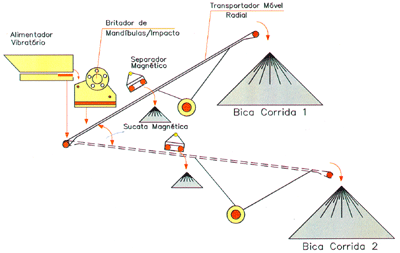

- Produção de bica corrida
![]() |
PRODUÇÃO DE BICA CORRIDA |
- Produção de bica corrida e britas
![]() |
PRODUÇÃO DE BICA CORRIDA E PEDRAS |
- Britagem em dois estágios
![]() | ||
BRITAGEM EM DOS ESTÁGIOS |
Forma construtiva
Com relação à forma construtiva, as configurações usuais são:
Com relação à forma construtiva, as configurações usuais são:
- Semi-móveis: os equipamentos são montados sobre estruturas metálicas, reduzindo o investimento em obras civis e facilitando a eventual relocação dos equipamentos.
![]() |
PLANTA SEMI - MÓVEL |
- Móveis
Conjuntos sobre pneus. Possuem boa mobilidade, podendo ser usados para britagem de entulho depositados em vários pontos. Em vez de fazer o transporte do entulho para uma planta fixa, a instalação vai até os depósitos, reduzindo o custo de transporte. A necessidade de obra civil e elétrica é mínima, facilitando a relocação.
![]() |
PLANTA SEMI MÓVEL SOBRE PNEUS |
Conjuntos sobre esteiras: Em função da sua versatilidade, este tipo de configuração está sendo amplamente usado no exterior. Dos cerca de 400 conjuntos Lokotracks fabricados pela Metso anualmente, mais da metada vai para o segmento de reciclagem de entulho.
A grande vantagem deste tipo de equipamento é a sua total mobilidade. É autopropelido, tanto para locomoção como para o funcionamento dos equipamentos através de motor diesel e gerador embarcados no conjunto. Elimina totalmente a necessidade de obra civil e instalação elétrica, o que os torna melhor opção para aqueles que necessitam fazer a relocação do equipamento com frequência, como as empresas de demolição.
![]() |

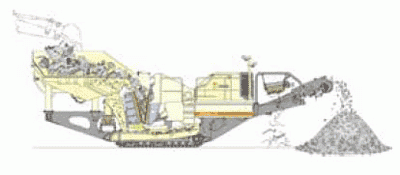

CONJUNTO SOBRE ESTEIRAS |
![]() |
CONJUNTO SOBRE ESTEIRAS |
Os conjuntos primários com peneira e circuito fechado possibilitam produzir bica corrida com tamanho máximo controlado
